2019年自考《印刷包装材料学》练习试题及答案

一、 名词解释(30分，共6题，每题5分)

抗张强度 伸长率 撕裂度 透气度 粘弹性 热固性塑料

二、 简答题(60分，共6题，每题10分)

1、 环境温度与湿度对纸性能有什么影响?

2、 瓦楞纸板的形状有几种?各有什么特点?

3、 试从LDPE，LLDPE，HDPE的分子结构特征分析其性能上的差异;

4、 熔制玻璃的主要辅助原料有哪些?

5、 简述镀锡薄钢板的结构、性能及用途

6、 简述温度和湿度变化对阻隔层气体渗透性的影响。

三、 计算题(10分，共1题，每题10分)

1、某包装薄膜由5层结构组成：聚乙烯/粘合剂/乙烯-乙烯醇/粘合剂/聚乙烯，各材料的透氧系数和厚度分别为：

聚乙烯： P1=427.5，L1=200×2

乙烯-乙烯醇： P2=0.006，L1=65

粘合剂： P3=388.6，L1=20×2

(上列数据单位分别为：P：cm3.um/m2.d.kpa; L:um)

求该复合材料的总渗透系数。

参考答案

一、 名词解释(30分，共6题，每题5分)

抗张强度：指一定宽度(15mm)的试样所能承受的最大张力。

伸长率：试样受到张力至断裂时所增加的长度对原试样长度的百分率。

撕裂度：预先将纸或纸板试样切除一定长度的裂口，然后再从裂口处撕至一定长度时所需要的功。

透气度：在一定面积、一定真空度下，每秒透过的空气量(cm3/s)或透过100cm3所需的时间(s)。

粘弹性：聚合物材料表现出弹性固体和粘流液体的两种特性，该特性称为粘弹性

热固性塑料：在一定温度下能变成粘流状态，但是经过一定时间加热塑制成型后，不因再度加热而软化熔融，这一类塑料称为热固性塑料。

二、 简答题(60分，共6题，每题10分)

1、 环境温度与湿度对纸性能有什么影响?

答：环境温度和湿度对纸和纸板的强度有很大的影响。一般在描述纸和纸板的强度时，总是要同时注明环境温度和相对湿度。

当温度发生变化时，即使相对湿度保持相同，纤维中所吸收的平衡水分也会发生变化，从而引起纸张强度发生改变。

当环境湿度增大时，与纸材刚性有关的各物理性质(抗张强度与耐破度)将有所下降，在极端情况下，比如纸浸泡在水中，抗张强度与耐破度将变得非常低，这是纸的一大缺点。对此，可对纸材进行耐水和防水处理。

1、 瓦楞纸板的形状有几种?各有什么特点?

答：U形楞。结构富有弹力，弹性恢复力强;芯纸和粘合剂的使用量较大。

V形楞。坚硬，强度大，但是弹性小，瓦楞辊容易磨损

UV形楞。性能介于U，V之间。

2、 试从LDPE，LLDPE，HDPE的分子结构特征分析其性能上的差异;

答：LDPE大分子中含有多种形式的长短支链，这种支链结构使它不容易产生结构致密的晶体，所以结晶度低，密度小，强度较低。

HDPE大分子中支链很少，主要呈线型结构，这种结构使它的分子容易堆切的较紧密，所以结晶度高，密度大，材料坚韧。

LLDPE的分子结构与HDPE一样呈线性直链状，但因单体中加入了a-烯烃，致使分子链上含有许多短小而规整的支链，LLDPE的支链长度比HDPE的支链长，支链数目也多，其分子结构接近HDPE，而密度与LDPE相近，兼有HDPE和LDPE的性能。

3、 熔制玻璃的主要辅助原料有哪些?

答：(1)澄清剂：在玻璃原料中加入的澄清剂在高温时本身能气化或分解放出气体，以促进排除玻璃中的气泡。常用的澄清剂有白砒、三氧化二砷、硫酸盐、氟化物、氯化钠、铵盐等。

(2)着色剂：使玻璃着色。一般是一些过渡或稀土金属的氧化物。

(3)脱色剂：用来减弱铁化合物对玻璃着色的影响，从而使无色玻璃具有良好的透明性。有化学和物理脱色剂两种。化学脱色剂即氧化剂，主要有硝酸钠、硝酸钡、白砒、氧化锑等。物理脱色剂有二氧化锰、硒、氧化钴等。

(4)乳化剂：又称乳浊剂，使玻璃呈不透明乳白色。常用冰晶石、氟硅酸钠、萤石。

(5)碎玻璃：用作玻璃原料的助熔剂，用时要除去杂质。

4、 简述镀锡薄钢板的结构、性能及用途

答：结构：镀锡薄钢板又称马口铁，是由钢基板、锡铁合金层、锡层、氧化膜和油膜五层构成。

性能：(1)机械性能，指镀锡原板即钢基板的机械性能，主要有钢基板的化学成分、轧制工艺和退货工艺来决定。

(2)耐蚀性：是镀锡板最重要的性能，中锡层及其表面处理情况是决定镀锡层的最重要的因素。

(3)表面性能：主要有涂饰性、涂膜附着性、锡焊性等。

用途：光亮表面、普通光亮表面的镀锡板用于生产食品罐和18L方罐的罐身、罐底盖;

粗面的镀锡板用于生产罐底盖;

无光泽表面的镀锡板用于制作包装啤酒、汽水等的王冠盖;

极粗面的镀锡板用于制作罐头以外的其他杂罐。

5、 简述温度和湿度变化对阻隔层气体渗透性的影响。

答：温度的影响：对于H2、O2、N2等非凝聚性气体，渗透系数随温度升高而增大，即渗透性好，大多数气体都遵循这个规律。对于可凝聚气体，如水蒸气、有机化合物蒸汽等，在渗透过程中可能发生凝聚，渗透系数随温度变化较复杂。

湿度的影响：对湿度敏感的材料如EVOH、PVA、PA、未涂覆玻璃纸等，随着相对湿度的升高，透氧系数迅速增加，即对氧的阻隔性能迅速下降。而PE、PP、硬PVC和PET的透氧率几乎不随相对湿度的变化而变化。

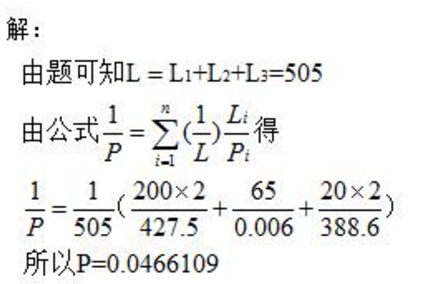

三、计算题(10分，共1题，每题10分)
