2019年自考《印刷包装材料学》复习试题及答案

一、 名词解释(30分，共6题，每题5分)

定量 耐破度 环压强度 热塑性塑料 玻璃化温度 粘弹性

二、 简答题(60分，共6题，每题10分)

1、 什么是制浆?机械法制浆与化学法制浆在原理上有什么区别?

2、 瓦楞的形状有几种?各有什么特点?

3、 试从LDPE，LLDPE，HDPE的分子结构特征分析其性能上的差异;

4、 玻璃表面处理的目的是什么?表面处理的技术有哪几种?

5、 铝作为包装材料有哪些优，缺点?

6、 常用的包装材料复合技术有哪些?湿法层合、干法层合和热熔层合有什么不同?

三、 计算题(10分，共1题，每题10分)

1、 已知某单瓦楞纸箱尺寸为560×360×480mm3，单个重25Kg，堆码9层，正常堆积方式，储藏时间为10天，最高环境湿度90%RH，计算瓦楞纸箱的抗压强度应为多少?

a 由储藏时间(10天)引起强度下降35%;

b由环境湿度(90%RH)引起强度下降35%;

c由堆码方式(正常)引起的强度下降20%;

d由于运输工具振动冲击引起的强度下降10%;

e 由于表面印刷引起强度下降5%

参考答案

一、 名词解释(30分，共6题，每题5分)

定量 ：单位面积的重量

耐破度：一定面积的纸或纸板在匀速加压直至破裂时所能承受的最大压力

环压强度：在一定速度下，使环形试样平行受压，压力逐渐增加至使试样压溃时的压力

热塑性塑料：能够受热熔融，冷却后凝固，再次加热又可软化熔融，这一过程可以反复进行多次，材料的化学结构基本上不起变化，这一类塑料叫——

玻璃化温度：高分子材料在温度较低时，分子热运动能量较小，不足以克服分子间的相互作用力，因此整个分子链的活动基本停止，连链段的内旋转运动也处于被冻结状态，这种状态称为玻璃台，对应的转变温度称为玻璃化温度

粘弹性 ：聚合物材料表现出弹性固体和粘流液体的两种特性，该特性称为粘弹性

二、 简答题(60分，共6题，每题10分)

1、 什么是制浆?机械法制浆与化学法制浆在原理上有什么区别?

答： 也叫纤维分离，将植物纤维原料变成适合于造纸的单根纤维的工艺过程

化学制浆：利用化学药剂在一定的温度与压力下，溶解掉木片中的木素及其它杂质，使纤维分散，成为纸浆。主要有碱法，亚硫酸盐法。

在化学制浆过程中，化学药剂不但和木素发生作用，而且也和纤维素和半纤维素发生化学反应，使纤维素大分子的聚合度降低，半纤维素严重降解或溶解。纸浆得率下降。化学法制浆得率一般在40-50%，所得纸浆比较柔软，强度高。

机械制浆：用物理方法将植物纤维原料分散成纤维，生产过程中不使用任何化学药品。机械法分为磨石磨木浆和木片磨木浆。

机械木浆的生产工艺使木材中的非纤维素组分几乎都留在纸浆里，由于木素的存在，制得的纸浆略带黄色，在日光与空气作用下，纸的颜色会进一步变黄;纸的强度较低，不透明度较高，紧度低，平滑度高，吸墨能力强，印刷适应性良好。

1、 ☆瓦楞的形状有几种?各有什么特点?

答：U形楞。结构富有弹力，弹性恢复力强;芯纸和粘合剂的使用量较大。

V形楞。坚硬，强度大，但是弹性小，瓦楞辊容易磨损

UV形楞。性能介于U，V之间。

2、 ☆试从LDPE，LLDPE，HDPE的分子结构特征分析其性能上的差异;

答：LDPE大分子中含有多种形式的长短支链，这种支链结构使它不容易产生结构致密的晶体，所以结晶度低，密度小，强度较低。

HDPE大分子中支链很少，主要呈线型结构，这种结构使它的分子容易堆切的较紧密，所以结晶度高，密度大，材料坚韧。

LLDPE的分子结构与HDPE一样呈线性直链状，但因单体中加入了a-烯烃，致使分子链上含有许多短小而规整的支链，LLDPE的支链长度比HDPE的支链长，支链数目也多，其分子结构接近HDPE，而密度与LDPE相近，兼有HDPE和LDPE的性能。

3、 ☆玻璃表面处理的目的是什么?表面处理的技术有哪几种?

答：目的：改进玻璃的表面性质，提高玻璃性能。

主要有：酸处理、火抛光、涂层、玻璃表面硫霜化反应、双层涂敷工艺。

4、 ☆铝作为包装材料有哪些优，缺点?

优点：(1)质轻，无毒无味;

(2)延展性好，易于成型加工;

(3)有独特的光泽，适印性和装饰效果好;

(4)热传导效率高，适合于热加工食品和冷藏食品的包装;

(5)阻隔性能好;

(6)能回收利用;

(7)能与纸、塑料薄膜复合，从而扩大了使用范围;

缺点：(1)耐腐蚀性差;

(2)强度较低，硬度较差，刚性较差;

(3)不具有可焊性。

5、 常用的包装材料复合技术有哪些?湿法层合、干法层合和热熔压力层合有什么不同?

答：(1)层合：

湿法粘结层合

将任何液体状粘合剂加到基材上，然后立即与第2层材料复合在一起，从而制得层合材料的工艺。

干法层合

与湿法区别：干法复合中，在涂布粘合剂于基材上之后，必须先蒸发掉溶剂，然后再将这一基材在一对加热的压辊间与第2层基材复合。

热熔压力层合

利用热熔粘合剂将两种或多种基材在加压下形成多层复合材料的方法叫热熔或压力层合。与干法区别：在热熔粘合剂结合层中需要较高的压力和温度。

(2)挤出贴面层合技术

(3)多层共挤技术

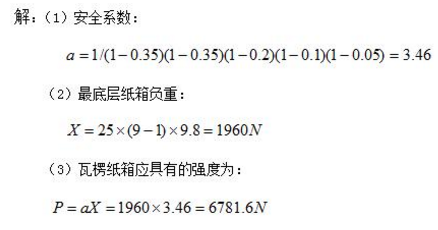

三、 计算题(10分，共1题，每题10分)
